技术

让光, 原路 返回。

逆反射不是"反光发亮"。镜子反射讲规则,白衬衫散射凭运气。

逆反射把光原路送回给发出它的人 — 反光带只为车灯的主人亮起,别人看不见这束光。

玻璃微珠 · n = 1.93 · 回程与来路夹角小于 0.5°

EN ISO 20471 11 份文件 · SGS、SATRA、TÜV · 实测 R_A 425–510

ANSI/ISEA 107 3 份文件 · SGS、VARTEST · 实测 R_A 450–600

GB 20653 与 EN ISO 20471 同用表 4 下限(R_A 330)· 我们的实测值 425–600 全部越线

标准到底要求什么

R_A 单位 cd/(lx·m²),取自我们持有报告的实测值 — 不是等级下限。

回程

  1. 01

    入射

    光束进入玻璃,向法线偏折 — 介质更密、光速更慢,路线在界面上拐了个弯。

  2. 02

    折转

    在珠体内奔向镀铝的后半球 — 正是这层镜面,让微珠成为反射器而非透镜。

  3. 03

    返回

    反射后在出射面再折转一次,几乎沿来路反向离开 — 回到司机眼里,而不是散向天空。

折射率
n = 1.93
入射角
14°
回程角
—

180° 即完美原路返回。

入射角 ≈ 回程角 每平方米数百万颗微珠 3° – 40° 均有效*

车灯

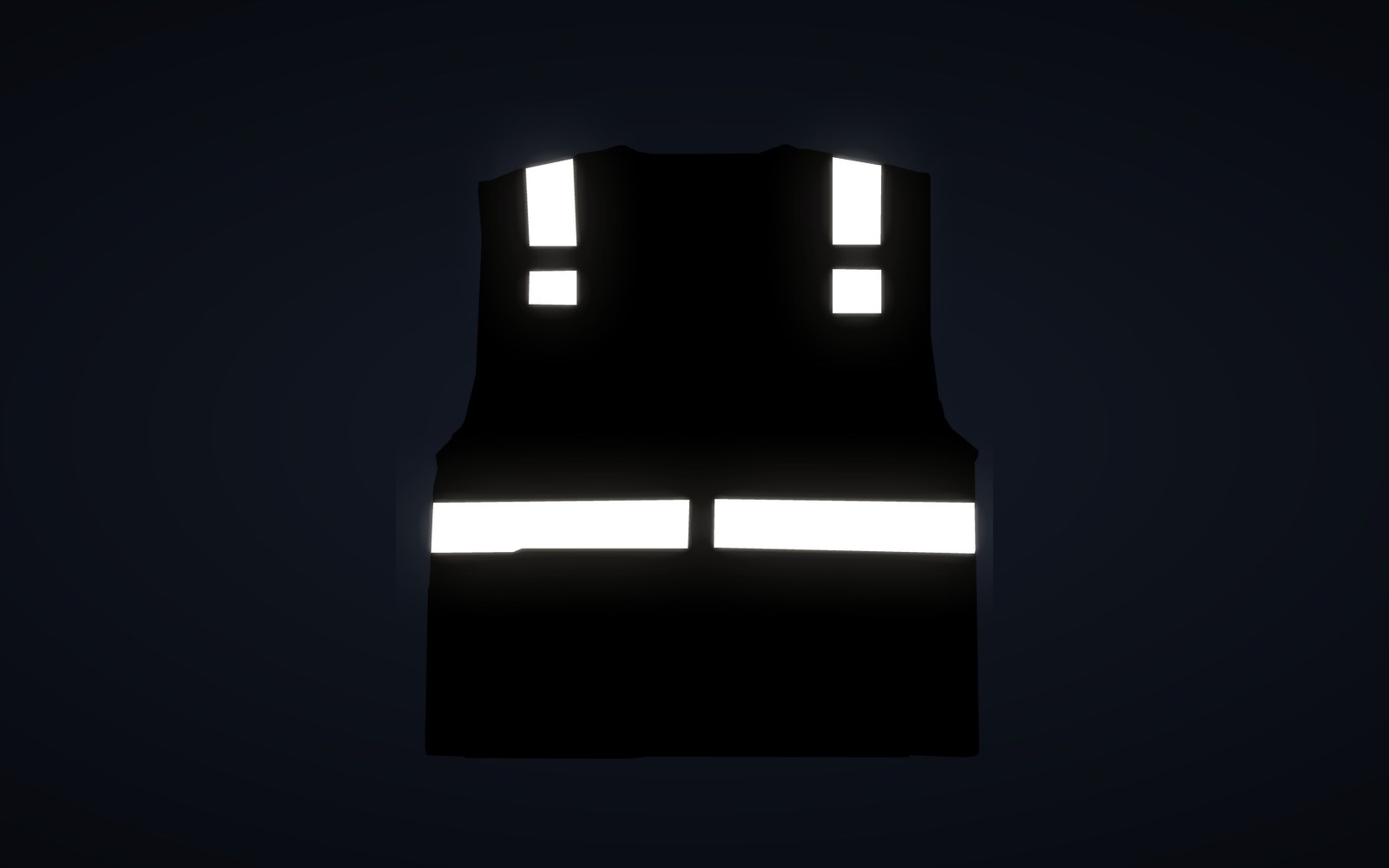

逆反射把光送回它来的方向 — 反光带,只为照到它的车灯亮起。

拖动滑杆。衣服没变,变的是光。

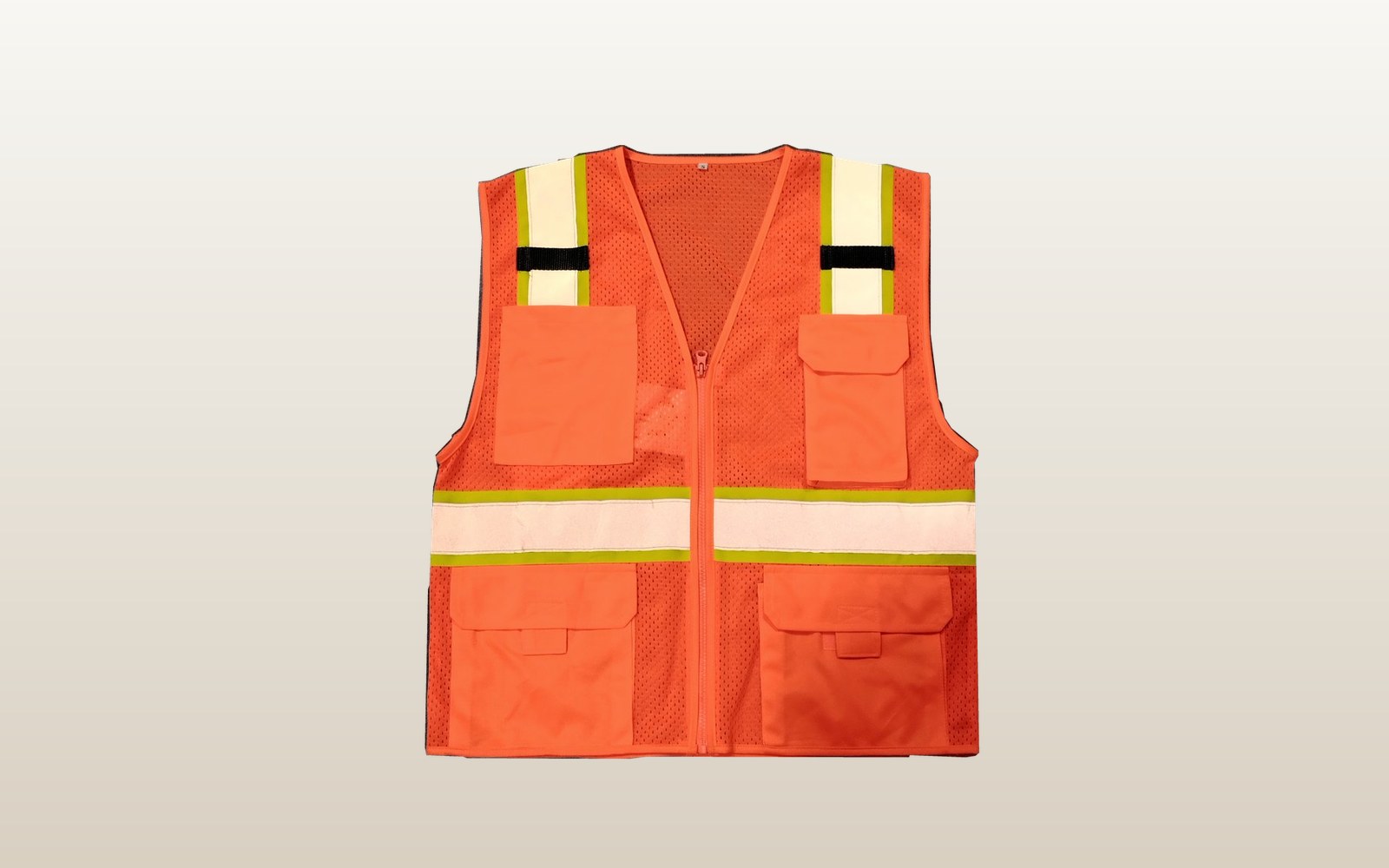

Class 2 mesh surveyor vest in daylight: fluorescent orange mesh with cream retro-reflective bands edged in lime across the shoulders and waist

材料

玻璃微珠微棱镜
机理经珠体折射至镀铝后表面角锥棱镜内全反射
典型 R_A*330 – 500+ cd/(lx·m²)500 – 1000+ cd/(lx·m²)
悬垂与舒适柔软 · 织物手感 — 服装、织带、面料膜质较硬 — 车辆标识、硬质制品
水洗耐久专为水洗设计时表现极佳 — 我们的看家本领服装洗涤场景受限
角度宽容度斜着照,依旧有效正对最强,偏轴衰减快

* 典型区间。330 为 GB 20653-2020 / ISO 20471 表 4 在 12′ 观测角、5° 入射角下的下限 — 单品数值以参数表为准。

水洗之后

EN ISO 20471 考核的是洗后的逆反射,而非出厂状态: 下限为 12′/5° 下 R_A ≥ 330。下表每个数字都是独立实验室实测值, 我们手上五十次家庭水洗后的最低一档是 425。

R_A水洗材料型号标准文件
5406N × 50银色逆反射材料—CSA Z96PDF
4616N × 50银色全棉阻燃带UT-LYC4EN ISO 20471PDF
4306N × 50银色全涤反光面料UT-1002NEN ISO 20471:2013PDF
4256N × 50银色全涤反光面料UT-1002NEN ISO 20471:2013PDF
4256N × 50银色全涤反光面料UT-1002NEN ISO 20471:2013PDF
6004N × 30亮银全棉织带ET-3019ANSI/ISEA 107PDF
4506N × 30银色涤纶织带—ANSI/ISEA 107PDF
4466N × 20银色热熔转印反光带UT-LYR4EN ISO 20471PDF
4466N × 20银色热熔转印反光带UT-LYR4EN ISO 20471PDF
4916N × 10银色逆反射织带UT-LYT4EN ISO 20471PDF
4916N × 10银色逆反射织带UT-LYT4EN ISO 20471PDF
4804N × 5银色逆反射条带—EN 13356PDF

R_A 单位 cd/(lx·m²) · Wash 前缀为 ISO 6330 洗涤程序号 · 每行链接为该数值的原始报告

标准

标准地区 · 范围关键要求在册机构
EN ISO 20471欧盟 · 高可视警示服按荧光/逆反射面积分 1–3 级;洗后 R_A ≥ 330SATRA · SGS · TÜV Rheinland
ANSI/ISEA 107美国 · 高可视服装O/R/P 型;材料与款式性能分级SGS · VARTEST
EN 469:2020欧盟 · 消防防护服阻燃、耐热与 6N × 50 洗后可视性TÜV SÜD
EN 13356欧盟 · 可视性配件非职业场景的逆反射性能Bureau Veritas
CSA Z96加拿大 · 高可视服装逆反射与复合性能材料分级VARTEST
XF 10中国 · 消防员灭火防护服阻燃与逆反射复合性能上海消防研究所
OEKO-TEX® STANDARD 100全球 · 人体生态安全制品所有组件的受限物质管控Hohenstein
GB 20653-2020中国 · 职业用高可视修改采用 ISO 20471:2013;单一反光等级,12′/5° 下 R_A ≥ 330(表 4)我们持有的每个实测值(425–600)均越过此下限

"在册机构"只列我们手上确有文件的机构 · GB 20653 一行以我们的实测数据对照其表 4 下限 · 全部 24 份文件 →

入夜

原理简单,经久很难。

请求样品 看看全线产品

样品包随附检测报告。
